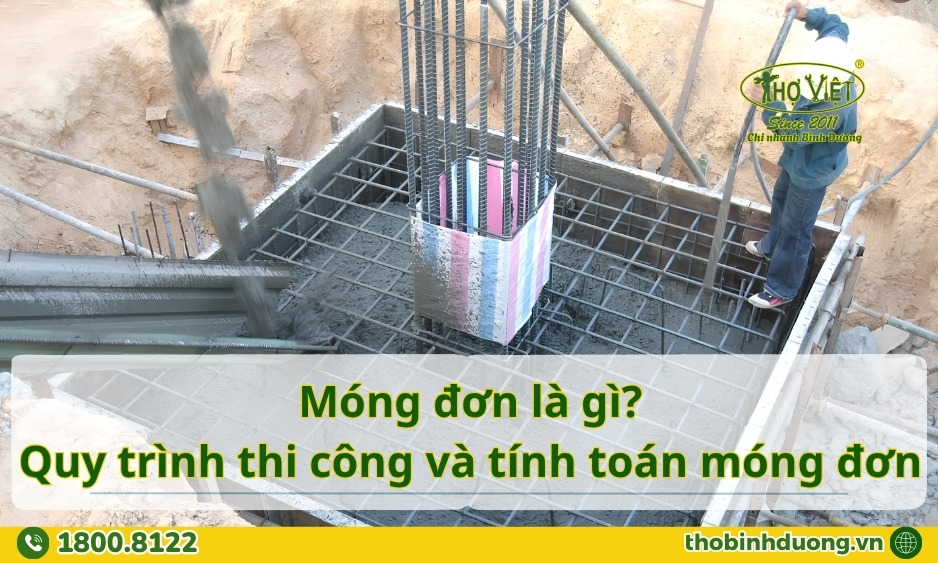

Móng đơn là loại móng phổ biến trong xây dựng nhà dân dụng. Cùng Thợ Bình Dương tìm hiểu chi tiết cấu tạo, cách tính toán và quy trình thi công móng đơn chuẩn kỹ thuật giúp tiết kiệm chi phí và đảm bảo an toàn công trình.
Móng đơn là gì? Cấu tạo ra sao?
Trong kết cấu xây dựng, móng đơn (hay còn gọi là móng cóc) là loại móng đỡ một cột hoặc một cụm cột đứng sát nhau. Loại móng này có cấu tạo đơn giản, thường được sử dụng cho các công trình có tải trọng không quá lớn như nhà cấp 4, nhà phố 2-3 tầng, hoặc các hạng mục phụ trợ như hàng rào, cột điện.

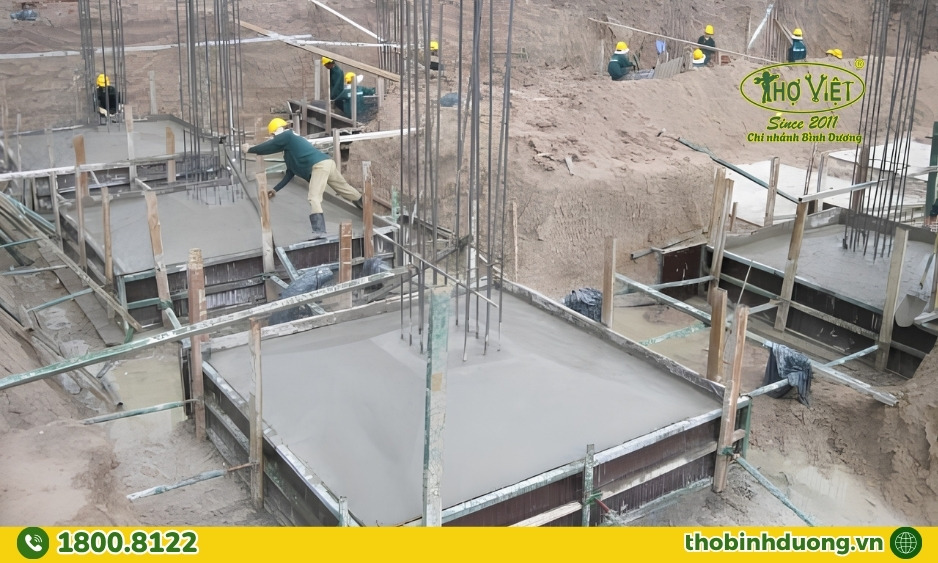

Một khối móng đơn tiêu chuẩn không chỉ là khối bê tông đơn thuần mà được cấu thành từ 4 bộ phận chính:
- Lớp bê tông lót: Thường có độ dày từ 50mm – 100mm. Tác dụng chính là làm phẳng mặt bằng thi công, ngăn mất nước xi măng khi đổ bê tông móng và bảo vệ cốt thép khỏi tác động từ môi trường đất.
- Bản móng (Đế móng): Thường có hình vuông, hình chữ nhật hoặc hình tròn. Đây là phần trực tiếp truyền tải trọng từ cột xuống nền đất.
- Cổ móng: Phần nối giữa bản móng và hệ thống cột phía trên, có nhiệm vụ chịu lực nén chính.
- Giằng móng (Đà kiềng): Có tác dụng liên kết các móng đơn lại với nhau, giúp hệ thống móng vững chắc hơn và chống lại hiện tượng lún lệch giữa các cột.

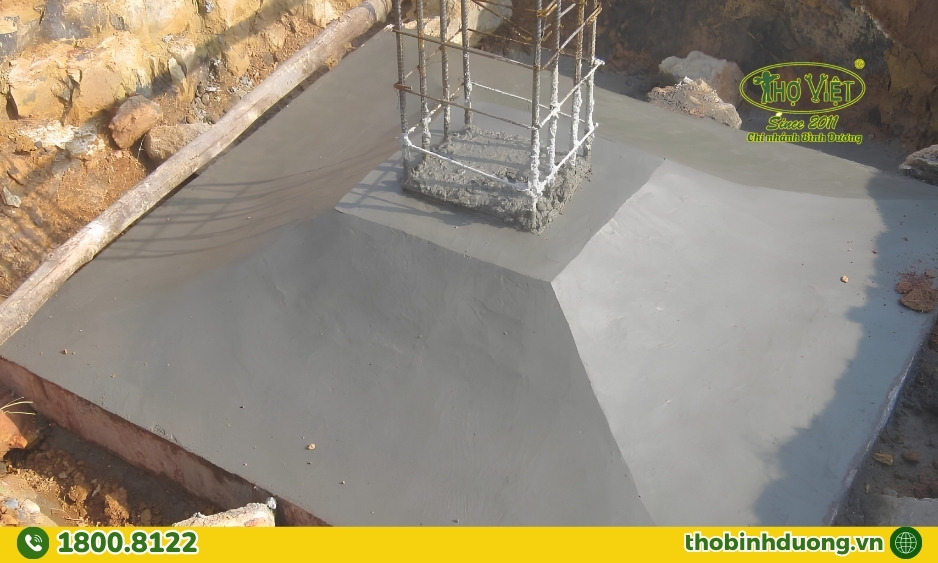

Phân loại móng đơn phổ biến hiện nay
Dựa vào các tiêu chí kỹ thuật, móng đơn được chia thành nhiều loại khác nhau để phù hợp với từng điều kiện địa chất.
Tùy theo đặc tính chịu lực và độ cứng, móng đơn hiện được chia thành 4 loại khác nhau, với mỗi loại có những ưu điểm riêng dành cho từng loại công trình khác nhau.
- Móng đúng tâm: Lực truyền từ cột đi thẳng vào trọng tâm của đế móng có thể áp dụng cho nhiều loại công trình.
- Móng lệch tâm: Tâm cột nằm lệch sang một bên của đế móng, tường dùng cho các công trình nhà phố sát vách hàng xóm.
- Móng đơn cứng: Làm từ gạch, đá hộc hoặc bê tông nghèo, có khả năng chịu nén tốt nhưng chịu uốn kém.
- Móng đơn mềm: Làm từ bê tông cốt thép, có khả năng biến dạng theo nền đất và chịu được cả lực uốn ngang.
Công thức tính toán móng đơn cơ bản
Để xác định diện tích đáy móng cần thiết, các kỹ sư thường sử dụng công thức dựa trên cường độ tiêu chuẩn của đất nền.
Nếu tải trọng tác dụng đúng tâm, diện tích đáy móng (A) được tính sơ bộ bằng công thức:
A = N / (R – γ . h)
Trong đó:
- N: Tải trọng thẳng đứng truyền xuống từ cột ($kN$).
- R: Cường độ chịu tải tiêu chuẩn của nền đất ($kN/m^2$).
- γ: Trọng lượng riêng trung bình của móng và đất trên các bậc móng.
- h: Chiều sâu chôn móng (m).

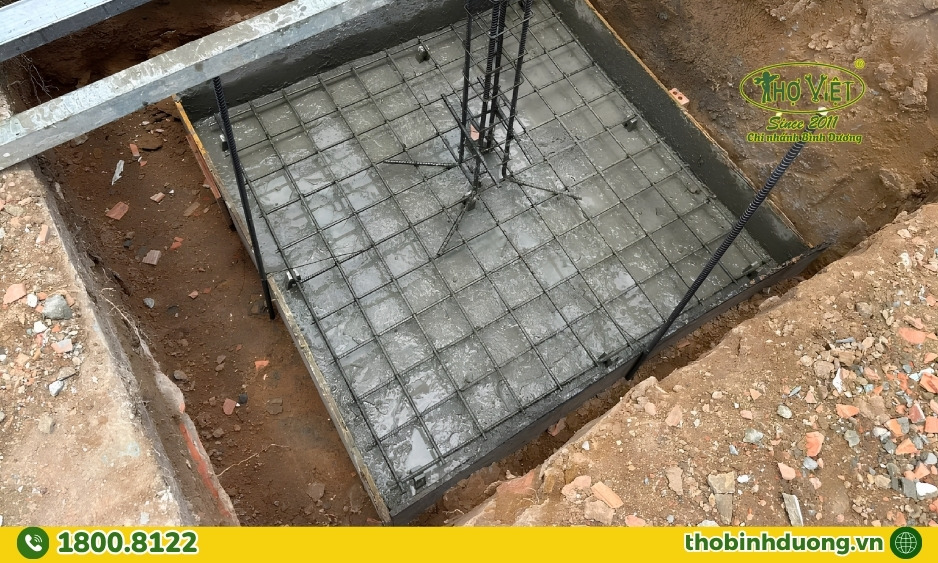

Quy trình thi công móng đơn chuẩn kỹ thuật (6 bước)
Để đảm bảo độ bền vững cho công trình, quy trình thi công móng đơn cần tuân thủ nghiêm ngặt các bước sau:
Chuẩn bị mặt bằng và định vị tim móng
Dọn dẹp sạch sẽ khu vực thi công. Sử dụng máy kinh vĩ hoặc dây dọi để định vị chính xác vị trí các hố móng dựa trên bản vẽ thiết kế.
Công tác đào hố móng
Độ sâu hố móng phải đảm bảo theo thiết kế. Khi đào cần giữ cho đáy hố khô ráo. Nếu gặp mạch nước ngầm, cần bố trí bơm hút liên tục.
Đổ bê tông lót móng
Sau khi làm phẳng đáy hố, tiến hành đổ lớp bê tông lót (thường dùng bê tông đá 4×6 hoặc bê tông mác 100). Lớp này giúp bảo vệ cốt thép không tiếp xúc trực tiếp với đất ẩm.
Gia công và lắp đặt cốt thép
Sử dụng thép đúng chủng loại và số lượng theo bản vẽ. Lưới thép móng thường được đan với khoảng cách a150 hoặc a200. Cần sử dụng con kê bê tông để đảm bảo lớp bảo vệ cốt thép dày tối thiểu 3cm.
Lắp dựng cốp pha
Cốp pha (ván khuôn) phải được lắp dựng chắc chắn, kín khít để khi đổ bê tông không bị chảy mất nước xi măng.
Bước 6: Đổ bê tông và bảo dưỡng
Sử dụng bê tông thương phẩm hoặc bê tông trộn máy tại chỗ (thường là mác 250). Trong quá trình đổ phải dùng đầm dùi để bê tông len lỏi đều vào các khe thép, tránh rỗ tổ ong. Sau 24h, cần tiến hành tưới nước bảo dưỡng liên tục.
Móng đơn là giải pháp xây dựng tối ưu cho các công trình dân dụng, quy mô nhỏ nhờ tính kinh tế và thi công đơn giản. Tuy nhiên, để có một nền móng vững chắc, cần khảo sát địa chất và tuân thủ đúng quy trình kỹ thuật.
